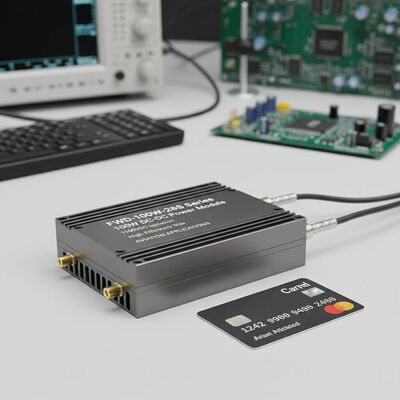

FWD-100W-28S Série 100W DC-DC Power Module com 1500VDC Isolamento Dimensões ultra-compactas e alta eficiência para aplicações de aviação

Lugar de origem	China
Marca	Forward
Número do modelo	Série FWD-100W-28S
Quantidade de ordem mínima	1
Tempo de entrega	5-8 dias úteis
Termos de pagamento	L/C,T/T
Habilidade da fonte	10.000/ano

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.

Detalhes do produto

Entrada （VDC）	16~40V	Tamanho	35,4 × 25,1 × 12,7 mm
Ciclo de temperatura	-55~+125°C, 10 vezes	Peso	31g
Método de resfriamento	Convecção, resfriamento de ar forçado, condução	Proteção	À prova de umidade, à prova de névoa salina, à prova de mofo
Destacar	Módulo de potência de isolamento de 1500VDC , Módulo de alimentação DC-DC de tamanho ultracompacto , Módulo de potência de alta eficiência

Deixe um recado

Descrição de produto

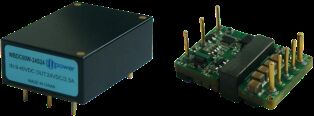

FWD-100W-28S Série 100W DC-DC Power Module

Ultra-compacto 1/16 brick DC-DC power module with 1500VDC isolation, designed for demanding aviation and military applications.

Características fundamentais

Alta Eficiência: Até 90,3%
Potência máxima de saída: 100 W
Isolamento de entrada/saída: 1500VDC
Ultra-compacto Tamanho: 35,4 × 25,1 × 12,7 mm
High Reliability: Não capacitores electrolíticos de alumínio ou tântalo internos
Proteção Comprehensiva: Proteção contra corrente, tensão e curto-circuito
Aplicações: Military research, industrial control, radar, fire control, missile-borne, and communication systems

Especificações do modelo

Modelo	Input (VDC)	Output (VDC)	Corrente de saída	Ripple Vp-p	Eficiência	Tamanho
WBDC100W-28S3R3	16-40V	3.3V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S05	16-40V	5V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S08	16-40V	8V	125A	100 mV	89%	35.4 x 25.1 x 12.7
A partir de 1 de janeiro de 2014, o número de unidades da unidade de produção será alterado para o seguinte:	16-40V	12 V	8.33A	100 mV	900,3%	35.4 x 25.1 x 12.7
WBDC100W-28S15	16-40V	15 V	6.66A	100 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S24	16-40V	24 V	4.16A	150 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S28	16-40V	28V	3.57A	150 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S32	16-40V	32 V	3.12A	100 mV	89%	35.4 x 25.1 x 12.7
A partir de 1 de janeiro de 2016, a taxa de utilização do sistema de controlo de emissões de gases de efeito estufa deve ser fixada em 30%.	16-40V	36 V	2.77A	200 mV	89%	35.4 x 25.1 x 12.7

Notas importantes

Todos os dados são ensaiados a +25°C, salvo indicação em contrário, sob entrada/saída nominal, carga total e carga resistiva pura.

Contacte-nos para os requisitos de saída de tensão personalizados.

Modelos com "N" postfix indicam lógica negativa, configuração flange-R.

Regras de nomeação do sufixo mais M (ativação de -55 graus): N-R-M

Parâmetros de entrada

Parâmetro de entrada	Observação	Min.	Tipico	Max.	Unidade
Intervalo de tensão de entrada	28Vin	16	28	40	VDC
Voltagem de sobretensão de entrada	Transiente (1s)			50	VDC
Ligue a tensão		14	15	16	VDC
Desligue a tensão		13	14	15	VDC
Não há corrente de entrada de carga	Saída sem carga 48Vin		110		mA
Filtragem de entrada/saída	π Tipo	Multi-nível

Enable logic: Positive logic - Power on (Enable pin open), Power off (Enable pin shorted) (Ativar lógica)
Negative logic - Power off (Enable pin open), Power on (Enable pin shorted)

Especificações gerais

Especificações gerais	Observação	Min.	Tipico	Max.	Unidade
Voltagem de isolamento de entrada/saída		1500			VDC
Voltagem de entrada/isolamento da caixa		1500			VDC
Voltagem de saída/isolamento da caixa		500			VDC
Resistência ao isolamento	DC500V	100			MΩ
Frequência de comutação		200	320	4000	KHz
Temperatura de funcionamento		- 40		100	°C
Temperatura de armazenamento		- 55		125	°C
Proteção	À prova de umidade, à prova de sal, à prova de mofo
Tamanho		35.4 × 25.1 × 12.7			mm
Método de arrefecimento	Convecção, arrefecimento por ar forçado, condução
Peso		31			g

Normas de ensaio de selecção

Projeto de ensaio	Método	Condição de ensaio	Grau industrial	Grau militar
Inspecção visual interna	GJB548B, 2017.1		100%	100%
Armazenamento a altas temperaturas	GJB150.3A	+125°C, 48h		100%
Armazenamento a baixa temperatura	GJB150.3A	-55°C, 48h		100%
Ciclo de temperatura	GJB548B, 1010.1	-55°C+125°C, 10 vezes		100%
Ensaios de tensão intermédia	-	Tc = +25°C		100%
Combustível		Tc = +85°C, 48h	Verificação aleatória	100%
Ensaio elétrico final	Especificação do produto	-40°C, +25°C, +85°C (Tc)	100%	100%
Inspecção visual externa	GJB548B, 2009.1		100%	100%

Dimensões físicas

Tamanho: 33,2 mm ( comprimento) × 22,8 mm (largura) × 9,1 mm (altura)

Pin Configuration Diagram

Configuração do pin

Pinhas	Símbolo	Função
1	Vi-	Input negativo
2	O que fazer?	Fim de controlo
3	Vi+	Input positivo
4	Vo+	Resultado positivo
5	S+	Detecção final positiva
6	Trim	Fim do regulador de tensão
7	- Não.	Sensor final negativo
8	- Não.	Output negativo
