FWD-100W-28S Série 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Características fundamentais
  • Alta eficiência: 90,3%
  • Potência máxima de saída: até 100 W
  • Isolamento de entrada/saída: 1500VDC
  • Tamanho ultracompacto: 35,4 * 25,1 * 12,7 mm
  • Alta fiabilidade: Não existem condensadores eletrolíticos internos de alumínio e tântalo
  • Proteção contra sobrecorrência, sobrevoltagem e curto-circuito
  • Aplicações: controlo industrial, radar, controlo de fogo, sistemas de comunicação
Especificações do modelo
Modelo Input (VDC) Output (VDC) Corrente de saída Ripple Vp-p Eficiência Tamanho
WBDC100W-28S3R3 16-40V 3.3V 20A 80 mV 88% 35.4*25.1*12.7
WBDC100W-28S05 16-40V 5V 20A 80 mV 88% 35.4*25.1*12.7
WBDC100W-28S08 16-40V 8V 125A 100 mV 89% 35.4*25.1*12.7
A partir de 1 de janeiro de 2014, o número de unidades da unidade de produção será alterado para o seguinte: 16-40V 12 V 8.33A 100 mV 900,3% 35.4*25.1*12.7
WBDC100W-28S15 16-40V 15 V 6.66A 100 mV 90% 35.4*25.1*12.7
WBDC100W-28S24 16-40V 24 V 4.16A 150 mV 90% 35.4*25.1*12.7
WBDC100W-28S28 16-40V 28V 3.57A 150 mV 89% 35.4*25.1*12.7
WBDC100W-28S32 16-40V 32 V 3.12A 100 mV 89% 35.4*25.1*12.7
A partir de 1 de janeiro de 2016, a taxa de utilização do sistema de controlo de emissões de gases de efeito estufa deve ser fixada em 30%. 16-40V 36 V 2.77A 200 mV 89% 35.4*25.1*12.7
Notas importantes
Todos os dados são ensaiados a +25°C, salvo indicação em contrário, sob entrada/saída nominal, carga total e carga resistiva pura.
Contacte-nos para os requisitos de saída de tensão personalizados.
Modelos com "N" postfix indicam lógica negativa, configuração flange-R.
Regras de nomeação do sufixo mais M (ativação de -55 graus): N-R-M
Parâmetros de entrada
Parâmetro de entrada Observação Min. Tipico Max. Unidade
Intervalo de tensão de entrada 28Vin 16 28 40 VDC
Voltagem de sobretensão de entrada Transiente (1s)

50 VDC
Ligue a tensão
14 15 16 VDC
Desligue a tensão
13 14 15 VDC
Não há corrente de entrada de carga Saída sem carga 48Vin
110
mA
Filtragem de entrada/saída π Tipo Multi-nível
Ativar a lógica Lógica positiva: ligação (Ativar pin aberto), desligação (Ativar pin curto)
Lógica negativa: desligar (Ativar pin aberto), ligar (Ativar pin curto)

Especificações gerais
Especificações gerais Observação Min. Tipico Max. Unidade
Voltagem de isolamento de entrada/saída
1500

VDC
Voltagem de entrada/isolamento da caixa
1500

VDC
Voltagem de saída/isolamento da caixa
500

VDC
Resistência ao isolamento DC500V 100

MΩ
Frequência de comutação
200 320 4000 KHz
Temperatura de funcionamento
- 40
100 °C
Temperatura de armazenamento
- 55
125 °C
Proteção À prova de umidade, à prova de sal, à prova de mofo

Tamanho
35.4 * 25.1 * 12.7 mm
Método de arrefecimento Convecção, arrefecimento por ar forçado, condução

Peso
31 g
Normas de ensaio de selecção
Projeto de ensaio Método Condição de ensaio Grau industrial Grau
Inspecção visual interna GJB548B, 2017.1
100% 100%
Armazenamento a altas temperaturas GJB150.3A +125°C, 48h
100%
Armazenamento a baixa temperatura GJB150.3A -55°C, 48h
100%
Ciclo de temperatura GJB548B, 1010.1 -55°C+125°C, 10 vezes
100%
Ensaios de tensão intermédia - Tc = +25°C
100%
Combustível
Tc = +85°C, 48h Verificação aleatória 100%
Ensaio elétrico final Especificação do produto -40°C, +25°C, +85°C (Tc) 100% 100%
Inspecção visual externa GJB548B, 2009.1
100% 100%
Dimensões físicas
Tamanho: 33,2 mm (longo) * 22,8 mm (largura) * 9,1 mm (altura)

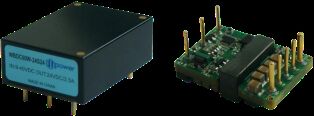

FWD-100W-28S Série 100W DC-DC Power Module com 1500VDC Isolamento e tamanho ultra-compacto para aplicações de aviação 0
Configuração do pin
Pinhas Símbolo Função
1 Vi- Input negativo
2 O que fazer? Fim de controlo
3 Vi+ Input positivo
4 Vo+ Resultado positivo
5 S+ Detecção final positiva
6 Trim Fim do regulador de tensão
7 - Não. Sensor final negativo
8 - Não. Output negativo
