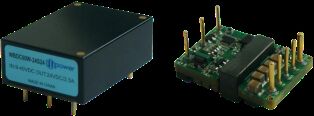

FWD-60W-48S Módulo de alimentação de corrente contínua oferecendo isolamento de 1500 VDC Tamanho ultra compacto adequado para aplicações de aviação

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Lugar de origem China
Marca Forward
Número do modelo Série FWD-60W-48S
Quantidade de ordem mínima 1
Tempo de entrega 5-8 dias úteis
Termos de pagamento L/C,T/T
Habilidade da fonte 10000/ano
Detalhes do produto
Entrada （VDC） 18 ~75V Tamanho 35,4 × 25,1 × 12,7 mm
Ciclo de temperatura -55~+125°C, 10 vezes peso 31g
método de resfriamento Convecção, resfriamento de ar forçado, condução Proteção À prova de umidade, à prova de névoa salina, à prova de mofo
Destacar

Módulo de Potência CC CC de 60 Watts

,

Módulo de Potência CC CC para Aplicações de Aviação
Deixe um recado
Descrição de produto
Série FWD-60W-48S 1/16 BRICK SÉRIE DE POTÊNCIA 60W MÓDULO DE POTÊNCIA DC-DC
Principais Características
  • Alta Eficiência: 90%
  • Potência Máxima de Saída: Até 60W
  • Isolamento de Entrada/Saída: 1500VDC
  • Tamanho Ultra-compacto: 35,4 * 25,1 * 12,7 mm
  • Alta confiabilidade: Sem capacitores eletrolíticos de alumínio e tântalo internos
  • Proteção contra sobrecorrente, sobretensão e curto-circuito
  • Aplicações: Controle industrial, radar, controle de fogo, embarcado em mísseis, sistemas de comunicação
Especificações do Modelo
Modelo Entrada (VDC) Saída (VDC) Corrente de Saída Onda Vp-p Eficiência Tamanho
FWD-60W-48S3R3 18-75V 3,3V 12A 80mV 87% 35,4*25,1*12,7
FWD-60W-48S05 18-75V 5V 12A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S06 18-75V 6V 10A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S08 18-75V 8V 7,5A 100mV 88,50% 35,4*25,1*12,7
FWD-60W-48S12 18-75V 12V 5A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S15 18-75V 15V 4A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S24 18-75V 24V 2,5A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S28 18-75V 28V 2,14A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S48 18-75V 48V 1,25A 200mV 89% 35,4*25,1*12,7
Observações Importantes
Todos os dados são testados a +25°C, a menos que especificado de outra forma, sob entrada/saída nominal, carga total e carga resistiva pura.
Entre em contato conosco para requisitos de tensão de saída personalizados.
Modelos com o sufixo "N" indicam lógica negativa, configuração de flange-R.
Regras de nomenclatura do sufixo plus-M (ativação de -55 graus): N-R-M
Parâmetros de Entrada
Parâmetro de Entrada Observação Mín Típico Máx Unidade
Faixa de tensão de entrada 48Vin 18 48 75 VDC
Tensão de surto de entrada Transiente (1s)

80 VDC
Tensão de ligar
16,5 17,2 18 VDC
Tensão de desligar
16,3 16,7 17 VDC
Corrente de entrada sem carga Saída sem carga 48Vin
50
mA
Filtragem de entrada/saída Tipo π Multi-nível
Lógica de habilitação Lógica positiva: Ligar (pino de habilitação aberto), Desligar (pino de habilitação em curto)
Lógica negativa: Desligar (pino de habilitação aberto), Ligar (pino de habilitação em curto)

Especificações Gerais
Especificação Geral Observação Mín Típico Máx Unidade
Tensão de isolamento de entrada/saída
1500

VDC
Tensão de isolamento de entrada/carcaça
1500

VDC
Tensão de isolamento de saída/carcaça
500

VDC
Resistência de isolamento DC500V 100

MΩ
Frequência de comutação
280 330 350 kHz
Temperatura de trabalho
-40
100 °C
Temperatura de armazenamento
-55
125 °C
Proteção À prova de umidade, à prova de névoa salina, à prova de mofo

Tamanho
35,4 * 25,1 * 12,7 mm
Método de resfriamento Convecção, resfriamento a ar forçado, condução

Peso
31 g
Padrões de Teste de Seleção
Projeto de Teste Método Condição de Teste Grau Industrial Grau
Inspeção visual interna GJB548B, 2017.1
100% 100%
Armazenamento em alta temperatura GJB150.3A +125°C, 48h
100%
Armazenamento em baixa temperatura GJB150.3A -55°C, 48h
100%
Ciclo de temperatura GJB548B, 1010.1 -55～+125°C, 10 vezes
100%
Teste de tensão intermediária - Tc = +25°C
100%
Burn-in
Tc = +85°C, 48h Verificação aleatória 100%
Teste elétrico final Especificação do produto -40°C, +25°C, +85°C (Tc) 100% 100%
Inspeção visual externa GJB548B, 2009.1
100% 100%
Dimensões Físicas
Tamanho: 33,2 mm (comprimento) * 22,8 mm (largura) * 9,1 mm (altura)
FWD-60W-48S Módulo de alimentação de corrente contínua oferecendo isolamento de 1500 VDC Tamanho ultra compacto adequado para aplicações de aviação 0
Configuração dos Pinos
Pino Símbolo Função
1 Vi- Entrada negativa
2 EN Pino de controle
3 Vi+ Entrada positiva
4 Vo+ Saída positiva
5 S+ Pino de detecção positivo
6 Trim Pino de ajuste de tensão
7 S- Pino de detecção negativo
8 Vo- Saída negativa
