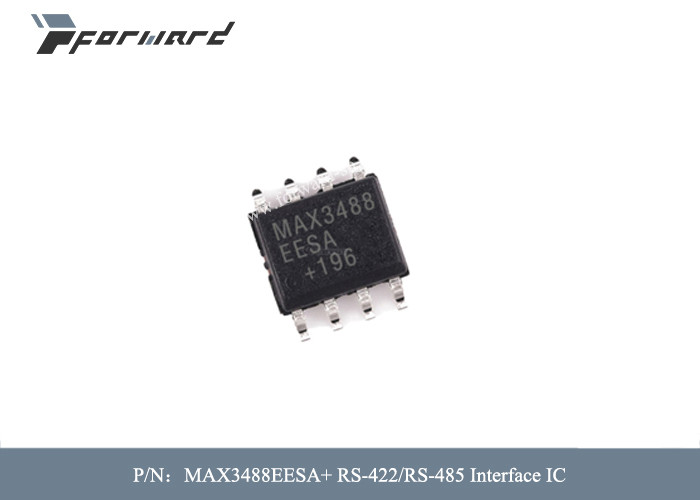

Fonte 3.3V das peças RS-422 RS-485 da aviação de MAX3488EESA+

Tensão de fonte das peças MAX3488EESA+ RS-422/RS-485 da aviação - 3,3 V máximos

Descrições das peças da aviação:

Os dispositivos na família de MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) são ±15kV ESD-protegidos, +3.3V, transceptores da baixa potência para RS-485 e comunicações RS-422. Cada dispositivo contém um motorista e um receptor. Os MAX3483E e os MAX3488E caracterizam os motoristas pântano-taxa-limitados que minimizam o IEM e reduzem as reflexões causadas por cabos impropriamente terminados, permitindo a transmissão de dados sem erros em taxas de dados até 250kbps. O MAX3486E parcialmente pântano-taxa-limitado transmite até 2.5Mbps. Os MAX3485E, os MAX3490E, e os MAX3491E transmitem até em 12Mbps.

Todos os dispositivos caracterizam a proteção aumentada da descarga eletrostática (ESD). Todas as saídas do transmissor e entradas do receptor são protegidas a ±15kV usando a descarga do IEC 1000-4-2 Ar-Gap, a ±8kV usando a descarga do contato do IEC 1000-4-2, e a ±15kV usando o modelo do corpo humano.

Os motoristas são procuram um caminho mais curto limitado atual e são protegidos contra a dissipação de poder excessiva pelos circuitos térmicos da parada programada que colocam as saídas do motorista em um estado da alto-impedância. A entrada do receptor tem uma característica à prova de falhas que garanta uma saída lógica-alta se ambas as entradas são circuito aberto.

Uma comunicação fullduplex da característica de MAX3488E, de MAX3490E, e de MAX3491E, quando os MAX3483E, os MAX3485E, e os MAX3486E forem projetados para uma comunicação metade-frente e verso.

Características das peças da aviação:

• ●Proteção do ESD para os pinos do I/O RS-485
• • modelo do corpo de ±15kV-Human
• • ±8kV-IEC 1000-4-2, descarga do contato
• • ±15kV-IEC 1000-4-2, descarga de Ar-Gap
• ●Não opere de uma única fonte de +3.3V nenhuma bomba de carga exigida
• ●Interoperável com lógica de +5V
• ●Taxa de dados 12Mbps garantida (MAX3485E/MAX3490E/MAX3491E)
• ●Pântano-taxa limitada para a transmissão de dados Errorless (MAX3483E/MAX3488E)
• ●modo Baixo-atual da parada programada 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)
• ●-7V à escala de tensão de entrada do Comum-modo de +12V
• ●- Frente e verso e meio - versões frente e verso completas disponíveis
• ●Padrão do setor 75176 Pinout (MAX3483E/MAX3485E/MAX3486E)
• ●Atual-limitação e parada programada térmica para o motorista Overload Protection

Especificações das peças da aviação:
