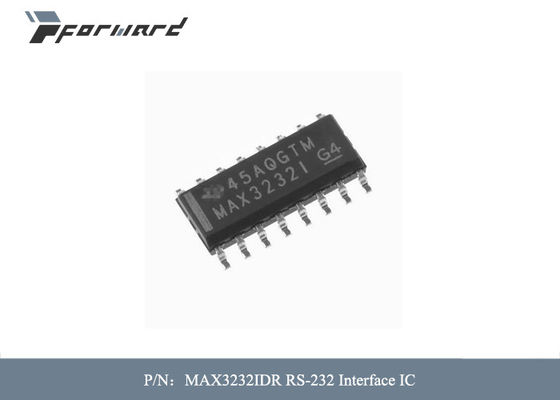

Tensão de fonte de IC da relação de MAX3232IDR RS-232 - 5,5 V máximos

Tensão de fonte de IC da relação das peças MAX3232IDR RS-232 da aviação - 5,5 V máximos

Descrições das peças da aviação:

O dispositivo MAX3232 consiste dois na linha motoristas, dois a linha receptores, e um circuito duplo da carga-bomba com terminal da proteção de ±15-kV ESD ao terminal (terminais da conexão da porta de série, incluindo a terra). O dispositivo cumpre as exigências de TIA/EIA-232- F e fornece a relação elétrica entre um controlador de comunicação assíncrona e o conector da porta de série. A bomba de carga e quatro capacitores externos pequenos permitem a operação de um único 3-V à fonte 5.5-V. Os dispositivos operam em taxas de sinalização de dados até 250 kbit/s e um máximo da taxa de pântano da saída do motorista 30-V/μs.

Características das peças da aviação:

• • A proteção do esd do Ônibus-terminal RS-232 excede
• ±15 quilovolt usando o modelo do humano-corpo (HBM)
• • Cumpre ou excede as exigências de TIA/
• Padrões de EIA-232-F e de UIT V.28
• • Opera-se com o 3-V à fonte de 5.5-V VCC
• • Opera até 250 kbit/s
• • Dois motoristas e dois receptores
• • Baixa corrente da fonte: μA 300 típico
• • Capacitores externos: 4 μF do × 0,1
• • Aceita a entrada da lógica 5-V com fonte 3.3-V
• • Terminal-compatibledevices de alta velocidade alternativo (1 Mbit/s)
• – SN65C3232 (– 40°C a 85°C)
• – SN75C3232 (0°C a 70°C)

Especificações das peças da aviação:
