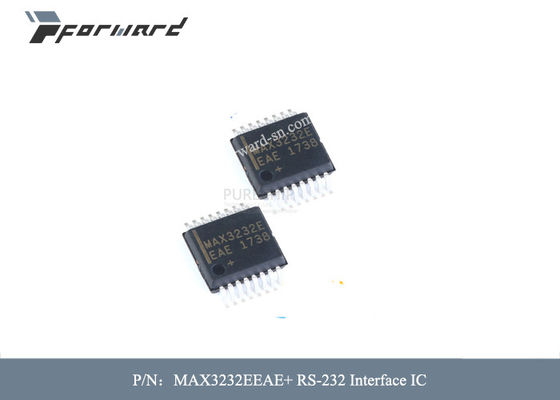

As peças da aviação de MAX3232EEAE+ RS-232 conectam a tensão de fonte de IC - 5,5 V máximos

Tensão de fonte de IC da relação das peças MAX3232EEAE+ RS-232 da aviação - 5,5 V máximos

Descrições das peças da aviação:

Os MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E as comunicações EIA/TIA-232 e V.28/V.24 de +3.0V-powered conectam dispositivos para caracterizar o consumo da baixa potência, capacidades altas da dados-taxa, e a proteção aumentada da eletrostático-descarga (ESD). A estrutura aumentada do ESD protege todas as saídas do transmissor e entradas do receptor a ±15kV usando a descarga do IEC 1000-4-2 Ar-Gap, a ±8kV usando a descarga do contato do IEC 1000-4-2 (±9kV para MAX3246E), e a ±15kV usando o modelo do corpo humano. Os pinos da lógica e do I/O do receptor do MAX3237E estão protegidos aos padrões acima, quando os pinos da saída do transmissor forem protegidos a ±15kV usando o modelo do corpo humano.

Uma fase de saída de transmissor proprietária da baixo-saída entrega o desempenho RS-232 verdadeiro de um +3.0V à fonte de alimentação de +5.5V, usando uma bomba de carga dupla interna. A bomba de carga exige somente quatro capacitores 0.1μF pequenos para a operação de uma fonte de +3.3V. Cada dispositivo garante a operação em taxas de dados de 250kbps ao manter os nível de saída RS-232. A operação das garantias de MAX3237E em 250kbps no modo de funcionamento normal e em 1Mbps no modo de funcionamento de MegaBaud™, ao manter nível de saída de RS-232-compliant.

Os MAX3222E/MAX3232E têm dois receptores e dois transmissores. O MAX3222E caracteriza um modo da parada programada 1μA que reduza o consumo de potência em sistemas portáteis a pilhas. Os receptores de MAX3222E permanecem ativos no modo da parada programada, permitindo a monitoração de dispositivos externos ao consumir somente 1μA da fonte atual. Os MAX3222E e os MAX3232E são pino, pacote, e funcionalmente compatíveis com o padrão do setor MAX242 e MAX232, respectivamente.

Os MAX3241E/MAX3246E são portas de série completas (três motoristas/cinco receptores) projetadas para computadores do caderno e de subnotebook. O MAX3237E (cinco motoristas três receptores) é ideal para as aplicações periféricas que exigem transferência de dados rápida. Estes dispositivos caracterizam um modo da parada programada em que todos os receptores permanecem ativos, ao consumir somente 1μA (MAX3241E/MAX3246E) ou 10nA (MAX3237E).

Os MAX3222E, os MAX3232E, e os MAX3241E estão disponíveis na espaço-economia pacotes ASSIM, de SSOP, de TQFN e de TSSOP. O MAX3237E é oferecido em um pacote de SSOP. O MAX3246E é oferecido no pacote ultra-pequeno de 6 x 6 UCSP™.

Características das peças da aviação:

• Para aplicações Espaço-forçadas
• • MAX3228E/MAX3229E: ±15kV ESD-protegeu,
• +2.5V a +5.5V, transceptores RS-232 em UCSP
• Para aplicações de baixa voltagem ou de dados do cabo
• • MAX3380E/MAX3381E: +2.35V a +5.5V, 1μA,
• 2Tx/2Rx, transceptores RS-232 com ±15kV
• • Pinos ESD-protegidos do I/O e da lógica

Especificações das peças da aviação:
