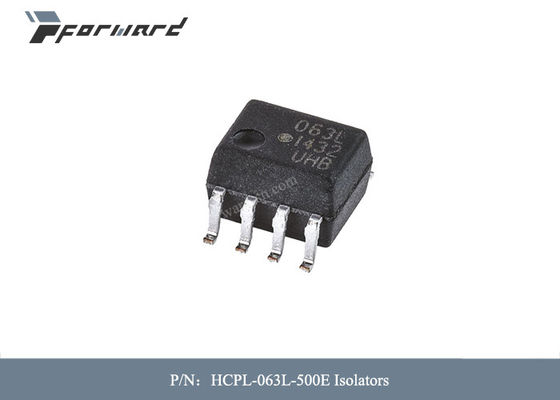

Tensão dos isoladores das peças HCPL-063L-500E da aviação - isolamento 3750Vrms

Tensão dos isoladores das peças HCPL-063L-500E da aviação - isolamento 3750Vrms


Descrições das peças da aviação:


Os HCPL-260L/060L/263L/063L são as portas opticamente acopladas que combinam um diodo luminescente de GaAsP e um detector de foto alto integrado do ganho. Permitir a entrada permite que o detector sido strobed. A saída do detector IC é coletor aberto um transistor Schottky-apertado. O protetor interno fornece uma especificação transiente garantida da imunidade do modo comum de 15 kV/µs em 3.3V.

Este projeto original fornece isolamento do circuito máximo da C.A. e da C.C. ao conseguir a compatibilidade de LVTTL/LVCMOS. Os parâmetros operacionais da C.A. e da C.C. do acoplador ótico são garantidos – do °C 40 ao °C +85 permitindo o desempenho do sistema sem problemas.

Estes acopladores óticos são apropriados para a lógica de alta velocidade que conecta, proteção do entrada/saída, como a linha receptores nos ambientes que a linha convencional receptores não pode tolerar e é recomendada para o uso extremamente na zona alta ou em ambientes de ruído induzidos.

Características das peças da aviação:

• Tensões de fonte 3.3V/5V duplas

• Consumo da baixa potência

• rejeção de modo comum mínima de 15 kV/µs (CMR) em VCM = 1000 V

• Alta velocidade: 15 MBd típico

• LVTTL/LVCMOS compatível

• Baixa capacidade atual da entrada: 5 miliampères

• Desempenho garantido da C.A. e da C.C. sobre a temperatura: – °C 40 ao °C +85

• Disponível no MERGULHO de 8 pinos, SOIC-8

• Saída de Strobable (produtos do monocanal únicos)

• Aprovações da segurança: UL, CSA, EN 60747-5-5 DE IEC/EN/DIN

Especificações das peças da aviação:
