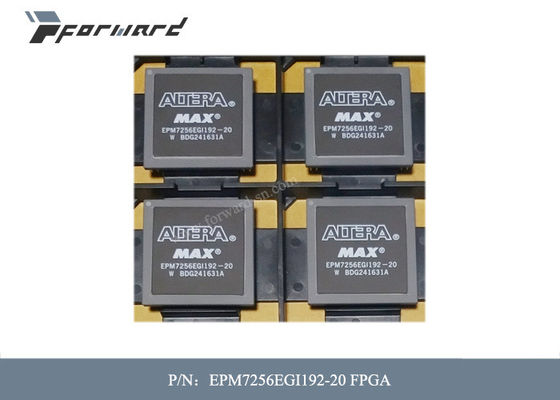

Fonte da tensão das peças EPM7256EGI192-20 FPGA da aviação - 4.5V interno ~ 5.5V

Fonte da tensão das peças EPM7256EGI192-20 FPGA da aviação - 4.5V interno ~ 5.5V

Descrições das peças da aviação:


O max de 7000 famílias do alto densidade, PLDs de capacidade elevada é baseado na arquitetura de segunda geração do max de Altera. Fabricado com tecnologia avançada do CMOS, o max EEPROM-baseado de 7000 famílias fornece 600 a 5.000 portas úteis, ISP, atrasos do pino-à-pino tão rapidamente como 5 ns, e velocidades contrárias de até 175,4 megahertz. Os dispositivos do max 7000S nas -5, -6, -7, e -10 categorias da velocidade assim como em dispositivos do max 7000 e do max 7000E em categorias da velocidade de -5, de -6, de -7, de -10P, e de -12P cumprem com a especificação especial do ônibus local do PCI do grupo de interesse do PCI (SIG do PCI), revisão 2,2. Veja a tabela 3 para categorias disponíveis da velocidade.

Características das peças da aviação:

■Dispositivos de lógica programável de capacidade elevada, EEPROM-baseados (PLDs) baseados na arquitetura de segunda geração de MAX®

■programmability do em-sistema 5.0-V (ISP) através da relação comum do grupo de ação do teste do padrão 1149,1 incorporados de IEEE (JTAG) disponível em dispositivos do max 7000S

– Circuitos do ISP compatíveis com padrão 1532 de IEEE

■Inclui dispositivos de 5.0-V max 7000 e dispositivos ISP-baseados 5.0-V do max 7000S

■Circuitos incorporados do teste da limite-varredura de JTAG (BST) em dispositivos de MAX7000S com 128 ou mais macrocells

■Família completa de EPLD com as densidades da lógica que variam de 600 a 5.000 portas úteis (veja as tabelas 1 e 2)

■5 atrasos da lógica do pino-à-pino do ns com até as frequências 175.4-MHz contrárias (que incluem a interconexão)

■dispositivos PCI-complacentes disponíveis

Especificações das peças da aviação:
