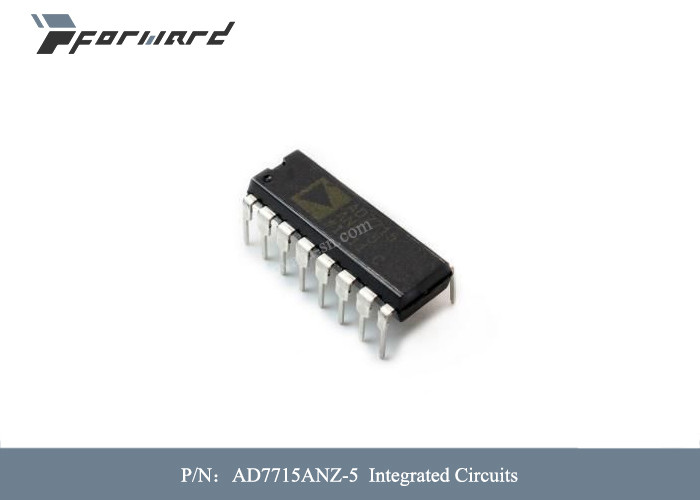

Circuitos integrados das peças AD7715ANZ-5 da aviação que operam Temperature-40°C ~ 85°C

Circuitos integrados das peças AD7715ANZ-5 da aviação que operam Temperature-40°C ~ 85°C

Descrições das peças da aviação:


O AD7715 é uma parte frontal análoga completa para aplicações de baixa frequência da medida. A peça pode aceitar sinais de entrada de baixo nível diretamente de um transdutor e das saídas uma palavra digital de série. Emprega uma técnica de conversão de Σ-Δ para realizar até 16 bocados de desempenho não faltante dos códigos. O sinal de entrada é aplicado a uma parte frontal programável proprietária do ganho baseada em torno de um modulador análogo. A saída do modulador é processada por um filtro digital da em-microplaqueta. O primeiro entalhe deste filtro digital pode ser programado através do registro de controle da em-microplaqueta permitindo o ajuste da taxa da atualização da interrupção e da saída do filtro.

O AD7715 caracteriza uma entrada análoga diferencial assim como uma entrada de referência diferencial. Opera-se de uma única fonte (3 V ou 5 V). Pode segurar escalas unipolares do sinal de entrada de 0 milivolts a de 20 milivolts, de 0 milivolts a de 80 milivolts, de 0 V a de 1,25 V e de 0 V a 2,5 V. Pode igualmente segurar escalas bipolares do sinal de entrada de ±20 milivolt, de ±80 milivolt, de ±1.25 V e de ±2.5 V. Estas escalas bipolares são providas à entrada negativa da entrada análoga diferencial. O AD7715 executa assim todo o acondicionamento e conversão de sinal para um sistema do monocanal.

O AD7715 é ideal para o uso em esperto, no microcontrolador, ou nos sistemas de DSPbased. Caracteriza uma relação de série que possa ser configurada para a operação do três-fio. Os ajustes do ganho, a polaridade do sinal, e a seleção da taxa da atualização podem ser configurados no software usando a porta de série da entrada. A peça contém opções da auto-calibração e da calibração do sistema para eliminar o ganho e deslocar os erros na peça próprios ou no sistema.

A construção do CMOS assegura a dissipação de baixa potência mesma, e o modo do poder-para baixo reduz o consumo de potência à espera ao µW 50 típico. A peça está disponível 16 em uma ligação, 0,3 duplo-em-linha polegada-larga, plástica pacote (PDIP) assim como uma ligação 16 pacote pequeno largo do esboço de 0,3 polegadas (SOIC_W) e 16 um pacote da ligação TSSOP.

Características das peças da aviação:

• O AD7715 consome menos o µA de 450 na corrente da fonte total em 3 fontes de V e no pulso de disparo mestre de 1 megahertz, fazendo a ideal para o uso em sistemas da baixa potência. A corrente à espera é menos o µA de 10.
• A entrada programável do ganho permite que o AD7715 aceite sinais de entrada diretamente de um calibre ou de um transdutor de tensão que removem uma quantidade considerável de acondicionamento de sinal.
• O AD7715 é ideal para aplicações do microcontrolador ou do processador de DSP com uma relação de série do três-fio que reduz o número de linhas da interconexão e que reduz o número de acopladores óticos exigidos em sistemas isolados. A peça contém os registros da em-microplaqueta que permitem o controle do software sobre a taxa da atualização da saída, o ganho da entrada, a polaridade do sinal, e os modos da calibração.
• A peça caracteriza especificações de rendimento estáticas excelentes com 16 códigos não faltantes dos bocados, precisão de ±0.0015%, e baixo ruído do rms. Os erros do valor-limite e os efeitos da tração da temperatura são eliminados pelas opções da calibração da em-microplaqueta, que removem a zero-escala e os erros completos.

Especificações das peças da aviação:
