Saída da tensão dos circuitos integrados das peças AD581SH da aviação (minuto/fixado) 10V

                Peças de Aviação AD581SH Circuitos Integrados Saída de Tensão (Mín/Fixa) 10V


Descrições de Peças de Aviação:


O AD581 é um circuito integrado de referência de tensão de banda proibida, compensado por temperatura, de 3 pinos, que fornece uma saída precisa de 10,00 V a partir de um nível de entrada não regulado que varia de 12 V a 30 V. O corte de wafer a laser (LWT) é usado para ajustar tanto o erro inicial a +25°C quanto o coeficiente de temperatura, resultando em um desempenho de alta precisão anteriormente disponível apenas em híbridos caros ou módulos regulados por forno. A tolerância de erro inicial de 5 mV e o coeficiente de temperatura garantido de 5 ppm/°C do AD581L estão disponíveis em uma referência de tensão monolítica.

O projeto do circuito de banda proibida usado no AD581 oferece várias vantagens sobre as técnicas clássicas de diodo de ruptura Zener. Mais importante, nenhum componente externo é necessário para atingir precisão total e estabilidade significativa para sistemas de baixa potência. Além disso, a corrente total de alimentação para o dispositivo, incluindo o amplificador de buffer de saída (que pode fornecer até 10 mA), é tipicamente de 750 μA. A estabilidade a longo prazo do projeto de banda proibida é equivalente a diodos de referência Zener selecionados.

O AD581 é recomendado para uso como referência para conversores digital-analógico (DACs) de 8, 10 ou 12 bits que requerem uma referência de precisão externa. O dispositivo também é ideal para todos os tipos de conversores analógico-digital (ADCs) com precisão de até 14 bits, sejam de aproximação sucessiva ou de integração, e geralmente pode oferecer melhor desempenho do que o fornecido por referências autônomas padrão.

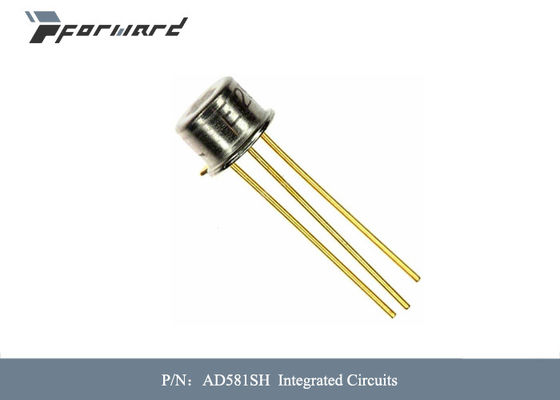

Os AD581J, AD581K e AD581L são especificados para operação de 0°C a 70°C; os AD581S, AD581T e AD581U são especificados para a faixa de −55°C a +125°C. Todas as classes são embaladas em um invólucro metálico TO-5 de 3 pinos selado hermeticamente.

Recursos de Peças de Aviação:

• O corte a laser da precisão inicial e do coeficiente de temperatura resulta em erros muito baixos em temperatura sem o uso de componentes externos. O AD581L tem um desvio máximo de 10.000 V de ±7,25 mV de 0°C a 70°C, enquanto o AD581U garante um erro total máximo de ±15 mV sem ajustes externos de −55°C a +125°C.
• Como o corte a laser é feito no wafer antes da separação em chips individuais, o AD581 é extremamente valioso para projetistas de híbridos por sua facilidade de uso, falta de ajustes externos necessários e alto desempenho inerente.
• O AD581 também pode ser operado em um modo Zener de 2 pinos para fornecer uma referência precisa de −10 V com apenas um resistor externo para a fonte de alimentação não regulada. O desempenho neste modo é quase igual ao da configuração padrão de 3 pinos.
• O projeto avançado de circuito usando o conceito de banda proibida permite que o AD581 ofereça desempenho total com uma tensão de entrada não regulada de até 13 V. Com um resistor externo, o dispositivo opera com uma fonte de alimentação de até 11,4 V. 5. O AD581 está disponível em versões compatíveis com MILSTD-883. Consulte o datasheet para especificações detalhadas.

Especificações de Peças de Aviação:
