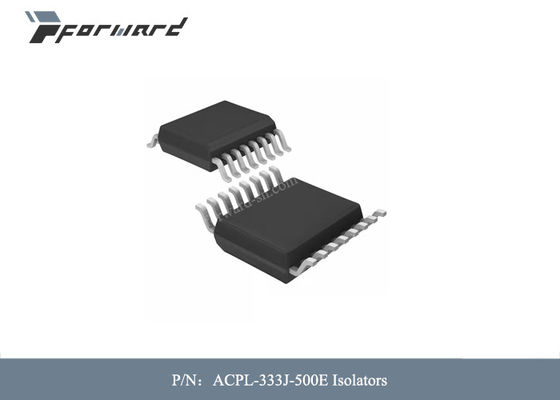

O pino de madeira das peças ACPL-333J-500E da aviação comuta o isolamento 5000Vrms da tensão dos isoladores

O pino de madeira das peças ACPL-333J-500E da aviação comuta o isolamento 5000Vrms da tensão dos isoladores



Descrições das peças da aviação:


O ACPL-333J é uns 2,5 avançados um a corrente de saída, os motoristas fáceis de usar, inteligentes da porta que fazem o estojo compacto da proteção da falha de IGBT VCE, disponível, e fácil-ao implementar. Características tais como a detecção integrada de VCE, sob o fechamento da tensão (UVLO), a volta-fora “macia” de IGBT, o feedback aberto isolado da falha do coletor, o aperto ativo de Miller e a restauração de Autofault fornecer a flexibilidade do projeto e a proteção de circuito máximas.

O ACPL-333J contém um diodo emissor de luz de AlGaAs. O diodo emissor de luz é acoplado opticamente a um circuito integrado com uma fase das saídas de potência. ACPL-333J são seridos idealmente para o poder de condução IGBTs e os MOSFETs usados em aplicações do inversor do controlo do motor. A tensão e a corrente fornecidas por estes acopladores óticos fazem-nos seridos idealmente diretamente conduzindo IGBTs com avaliações até 1200 V e 150 A. Para IGBTs com avaliações mais altas, o ACPL-333J pode ser usado para conduzir uma fase discreta do poder que conduza a porta de IGBT. Os ACPL-333J têm uma tensão da isolação de VIORM = 1414 VPEAK.

Características das peças da aviação:

• 2,0 uma corrente de saída máxima mínima

• atraso de propagação máximo de 250 ns sobre a variação da temperatura

• 1.7A Miller Clamp ativo. O pino da braçadeira curto ao VEE se não usou-se

• Detecção da descarga

• Sob a proteção do fechamento da tensão (UVLO) com histerese

• Coletor aberto feedback isolado da falha

• Volta-fora “macia” de IGBT

• Restauração de falha automática após o tempo mudo fixo, 26ms típico

• Disponível no pacote SO-16

• distorção máxima da largura de pulso de 100 ns (PWD)

• rejeção de modo comum mínima de 50 kV/µs (CMR) em VCM = 1500 V

• ICC (máximo) < 5="" mA="" maximum="" supply="" current="">

• Largamente escala de funcionamento VCC: 15 V a 30 V sobre a variação da temperatura

• Variação da temperatura de funcionamento larga: – 40°C a 105°C

• Aprovações da segurança:

Aprovação do UL, 5000 VRMS para 1 minuto, aprovação de CSA,

Aprovação de IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK

Especificações das peças da aviação:
