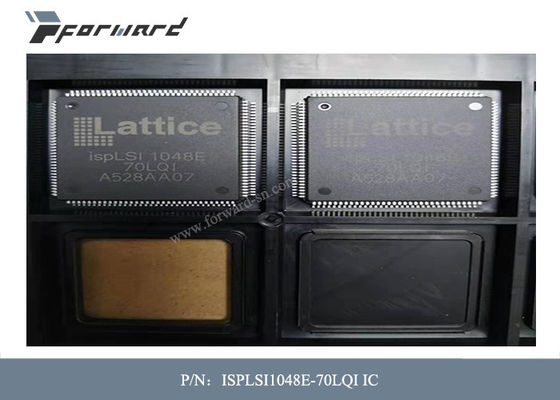

Tensão de fonte 5 V do funcionamento das peças ISPLSI1048E-70LQI da aviação

Tensão de fonte 5 V do funcionamento das peças ISPLSI1048E-70LQI da aviação

Descrições das peças da aviação:

O ispLSI 1048E é um dispositivo de lógica programável do alto densidade que contém 288 registros, 96 pinos universais do I/O, 12 pinos entrados dedicados, quatro que o pulso de disparo dedicado entrou os pinos, dois pinos globais dedicados da entrada de OE, e uma associação de distribuição global (GRP). O GRP fornece a interconexão completa entre todos estes elementos.

O ispLSI 1048E oferece a 5V o programmability permanente do em-sistema da lógica, assim como à interconexão fornecer sistemas verdadeiramente reconfiguráveis. Um superset funcional da arquitetura 1048 do ispLSI, o dispositivo do ispLSI 1048E adiciona dois que a saída global nova permite os pinos e duas entradas dedicadas adicionais.

A unidade básica de lógica no dispositivo do ispLSI 1048E é o bloco genérico da lógica (GLB). O GLBs é etiquetado A0, A1… F7 (veja figura 1). Há um total de 48 GLBs no dispositivo do ispLSI 1048E. Cada GLB tem 18 entradas, um programável E/OU/exclusivo OU disposição, e quatro saídas que podem ser configuradas para ser combinatórias ou ser registradas. As entradas ao GLB vêm do GRP e das entradas dedicadas. Todas as saídas de GLB são trazidas de novo no GRP de modo que possam ser conectadas às entradas de todo o outro GLB no dispositivo.

Características das peças da aviação:

• LÓGICA PROGRAMÁVEL DO ALTO DENSIDADE

— 8.000 portas de PLD — 96 pinos do I/O, doze entradas dedicadas

— 288 registros — Global de alta velocidade interconecta

— Bloquear entrado largo para contadores, máquinas de estado, decodificadores de endereço, etc. rápidos.

— Tamanho de bloco pequeno da lógica para a lógica aleatória

— Funcionalmente e Pin-para fora compatíveis ao ispLSI 1048C

• TECNOLOGIA DO ELEVADO DESEMPENHO E2CMOS®

— fmax = 125 megahertz de frequência de funcionamento máxima

— tpd = atraso de propagação de 7,5 ns

— Entradas e saídas compatíveis de TTL

— Eletricamente Eraseable e Reprogrammable

— Permanente

— 100% testado na época da fabricação

• IN-SYSTEM PROGRAMÁVEL

— Em-sistema (ISP™) 5V programável somente

— Rendimentos aumentados da fabricação, reduzido tempo-toMarket e qualidade de produto melhorada

— Reprogram dispositivos soldados para uma criação de protótipos mais rápida

• OFERECE a VELOCIDADE DE UTILIZAÇÃO FÁCIL E RÁPIDA do SISTEMA de PLDs COM a DENSIDADE E a FLEXIBILIDADE de DISPOSIÇÕES de PORTA PROGRAMÁVEIS do CAMPO

— O dispositivo programável completo pode combinar a lógica da colagem e projetos estruturados

— Pin Locking Capability aumentado

— O pulso de disparo quatro dedicado entrou os pinos

— Pulsos de disparo síncronos e assíncronos

— Pântano programável Rate Control da saída para minimizar o ruído de comutação

— Pin Placement flexível

— A associação de distribuição global aperfeiçoada fornece a interconexão global

— Opções sem chumbo do pacote

Especificações das peças da aviação:
