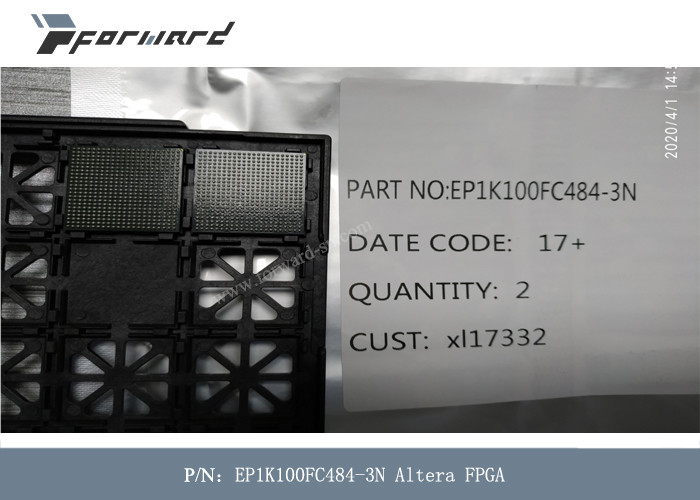

Número das peças EP1K100FC484-3N da aviação dos elementos de lógica 4992 LE

Número das peças EP1K100FC484-3N da aviação dos elementos de lógica 4992 LE

Descrições das peças da aviação:

Os dispositivos de Altera® ACEX 1K fornecem uma arquitetura dado-eficiente, barata combinando a arquitetura da tabela de consulta (LUT) com o EABs. a lógica LUT-baseada fornece o desempenho aperfeiçoado e a eficiência para o dados-trajeto, registrar projetos intensivos, matemáticos, ou digitais do tratamento dos sinais (DSP), quando implementar RAM do EABs, ROM, duplo-porto RAM, ou primeiramente - em/primeiramente - para fora as primeiras-para fora funções (FIFO). Estes elementos fazem ACEX 1K apropriado para funções de lógica complexas e funções de memória tais como o tratamento dos sinais digital, a manipulação larga do dados-trajeto, a transformação dos dados e os microcontroladores, como exigido em aplicações de comunicações de capacidade elevada. Baseado em elementos reconfiguráveis do CMOS SRAM, a arquitetura de ACEX 1K incorpora todas as características necessárias executar megafunctions da disposição de porta comum, junto com uma contagem de pino alta para permitir uma relação eficaz com componentes de sistema. O processo avançado e a exigência da baixa tensão do núcleo 2.5-V permitem que os dispositivos de ACEX 1K cumpram as exigências de barato, aplicações do volume alto que variam dos modens do DSL aos interruptores baratos.

A capacidade para reconfigurar dispositivos de ACEX 1K permite testes completos antes da expedição e permite que o desenhista centre-se sobre a simulação e a verificação do projeto. O reconfigurability do dispositivo de ACEX 1K elimina a gestão de inventário para projetos da disposição de porta e a geração do vetor do teste para a cobertura da falha

Características das peças da aviação:

■Dispositivos de lógica programável (PLDs), fornecendo a baixa integração custada da sistema-em-um-programável-microplaqueta (SOPC) em um único dispositivo

– Disposição encaixada aumentada para executar megafunctions tais como a memória eficiente e funções de lógica especializadas

– capacidade do Duplo-porto com até largura de 16 bits pelo bloco encaixado da disposição (EAB)

– Disposição de lógica para funções de lógica gerais

■Alto densidade

– 10.000 a 100.000 portas típicas (para ver a tabela 1)

– Até 49.152 bocados de RAM (4.096 bocados por EAB, que pode ser usado sem reduzir a capacidade da lógica)

■Arquitetura programável rentável para aplicações do volume alto

– processo Custo-aperfeiçoado

– Baixa solução custada para aplicações de comunicações de capacidade elevada

■características do Sistema-nível

– Os pinos do I/O de MultiVoltTM podem conduzir ou ser conduzidos pelos dispositivos 2.5-V, 3.3-V, ou 5.0-V

– Consumo da baixa potência

– Desempenho bidirecional do I/O (tempo de instalação [tSU] e atraso do pulso de disparo-tooutput [tCO]) até 250 megahertz

– Inteiramente complacente com a especificação especial componente periférica do ônibus local do PCI do grupo de interesse da interconexão (SIG do PCI), revisão 2,2 para a operação 3.3-V em 33 megahertz ou 66 megahertz

Especificações das peças da aviação:
