FWD-2.0 RK3588 placa de processamento de imagem com codificação de vídeo 8K 6 TOPS NPU e entrada de vídeo de canal duplo para câmeras infravermelhas
| Lugar de origem | China |
|---|---|
| Marca | Forward |
| Número do modelo | FWD-2.0 RK3588 |
| Quantidade de ordem mínima | 1 |
| Tempo de entrega | 5 a 8 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | 10.000/ano |
Detalhes do produto
| Destacar | Placa de processamento de imagem RK3588,Placa de codificação de vídeo 8K,placa de entrada de vídeo de câmara infravermelha |
||
|---|---|---|---|
Descrição de produto
Placa de processamento de imagem econômica FWD-2.0 RK3588
Placa incorporada de processamento de imagem para câmeras infravermelhas/termovisores
Visão geral do produto

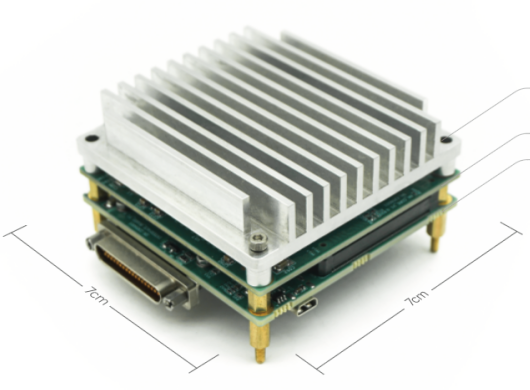

Esta placa de processamento de imagem incorporada mede 70×70×17 mm e consiste em uma placa principal do processador principal (SOM) e uma placa transportadora de processamento de imagem. A placa principal apresenta o principal processador RK3588 da Rockchip construído em um processo LP de 8 nm, com uma CPU octa-core de 64 bits baseada na arquitetura Cortex-A76 + A55 e uma frequência principal de até 2,4 GHz. Ele integra um AI NPU capaz de fornecer potência de computação de 6 TOPS e oferece suporte às principais estruturas de aprendizagem profunda.
A placa integra entradas de canal duplo para vídeo digital SDI e vídeo analógico PAL, ao mesmo tempo que suporta saídas de vídeo SDI e de vídeo em rede. Equipado com interfaces de comunicação integradas avançadas, permite transmissão de dados de vídeo estável e eficiente para sistemas de visão embarcados de alto desempenho. O produto completou a adaptação do driver principal no ambiente Linux (Ubuntu RootFS), permitindo o desenvolvimento direto da camada de aplicação.
Aplicativos
Com a implantação de vários aplicativos ou programas de software algorítmico, esta placa de processamento de imagem serve como um componente central integrado em dispositivos como buscadores, pods e gimbals optoeletrônicos, facilitando a observação, mira e reconhecimento de alvos.
Principais recursos
- Captura de vídeo digital SDI:Equipado com capacidade de captura de sinal de vídeo digital SDI
- Captura de vídeo analógico PAL:Equipado com capacidade de captura de sinal de vídeo analógico PAL
- Comunicação serial:Equipado com capacidade de comunicação serial
- Comunicação em rede:Equipado com capacidade de comunicação de rede
- Interface e expansão tipo C:Possui interface Type-C com suporte para USB 3.1 e expansão periférica para operações de sistema de desktop
- Saída HDMI:Equipado com capacidade de saída HDMI
- Ambiente de tempo de execução de inferência de IA:Ambiente de tempo de execução de inferência de IA integrado com arquitetura tri-core e poder de computação de 6 TOPS; suporta múltiplas precisões de dados, incluindo INT4, INT8, INT16, FP16, BF16 e TF32
- Codificação de vídeo:Suporta codificação de vídeo em formatos como H.265 e H.264
Configuração de hardware principal
| Configuração | Especificações |
|---|---|
| CPU | Rockchip RK3588: arquitetura big-little octa-core de 64 bits (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | 6 TOPS de potência de computação, arquitetura tripla-core, suporta INT4/INT8/INT16/FP16/BF16/TF32 |
| GPU | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Módulo de aceleração de imagem 2D de alto desempenho incorporado |
| Multimídia | Suporta decodificação de vídeo H.265/H.264/AV1/VP9/AVS2 de até 8K@60FPS; Suporta codificação de vídeo H.264/H.265 de até 8K@30FPS |
| BATER | 8GB LPDDR4X |
| Armazenamento integrado | eMMC de 64 GB |
| Expandir armazenamento | Slot para cartão SD padrão, suporta até 128 GB |
| Interface de alta velocidade | Suporta PCIe 3.0 / PCIe 2.0 / Tipo C / USB 3.1 / USB 2.0 |
Interfaces de Hardware
| Interface | Especificações | Descrição |
|---|---|---|
| Fonte de energia | CC 12V ±1V | Corrente operacional máxima 1,2A, uso típico em torno de 0,5A; fornecido através de conector miniatura |
| Entrada de vídeo | 1 * SDI | Entrada de vídeo digital, resolução máxima de 1920x1080 a 60 fps, usando conectores RF tipo MCX |
| Entrada de vídeo | 1 * AMIGO | Entrada de vídeo analógica, 720x576 @ 25fps, usando conectores RF tipo MCX |
| Entrada de vídeo | 1 * SDI | 3G-SDI, HD-SDI |
| Saída de vídeo | 2 * HDMI | Microinterface |
| Internet | 1 * Ethernet | Porta Ethernet de negociação automática Gigabit, usando conector miniatura 1,25 |
| USB | 1 *USB 3.1 | Tipo-C |
| Porta serial | 3 *RS422 1 * RS232 |
Taxa de transmissão padrão: 115.200 bps UART |
Especificações da placa
Dimensões de instalação: 70 mm (C) × 70 mm (L) (excluindo conectores); altura não superior a 34 mm (incluindo dissipador de calor). O diagrama esquemático das dimensões da placa é mostrado na Figura 1. As interfaces de hardware são mostradas na Figura 2.
Adaptabilidade Ambiental
Temperatura operacional: -40°C a +60°C
Suporte ao desenvolvimento de software
Este produto completou a adaptação e verificação de todos os drivers periféricos principais baseados no sistema Linux (equipado com sistema de arquivos Ubuntu por padrão). Os usuários podem conduzir diretamente o desenvolvimento da camada de aplicação usando chamadas de sistema padrão, sem preocupações complexas de driver de baixo nível.
Software de driver
- Drivers principais do processador:Gerenciamento de energia adaptado, clock, interrupção e controladores DMA do RK3588, garantindo agendamento eficiente da potência de computação da CPU e NPU
- Drivers de entrada de vídeo:
- Driver SDI:Chip receptor de vídeo digital adaptado, suportando captura estável e sincronização de sinais SDI de alta definição
- Driver PAL:Chip decodificador de vídeo analógico adaptado e alinhamento de temporização completo para interface BT.656, fornecendo nós de dispositivo V4L2 padrão
- Driver de saída de vídeo:Chip transmissor SDI adaptado e drivers de dispositivo de exibição fornecidos, suportando streaming e exibição de quadros de vídeo
- Driver de interface de rede:Gigabit Ethernet adaptável, com suporte para streaming de vídeo em rede (RTSP) e controle de comando remoto
- Drivers de interface de comunicação:Interfaces integradas adaptadas, incluindo UART, I2C e GPIO para controle direto e interação de dados com dispositivos externos
Captura de vídeo
A placa integra dois tipos de interfaces de entrada de vídeo para atender a diferentes requisitos de conexão de sensores:
- Entrada de vídeo digital SDI:Driver adaptado ao serializador/desserializador relevante (SerDes), fornecendo interface V4L2 padrão para aquisição de dados de quadros de imagem
- Entrada de vídeo analógico PAL:Suporta entrada analógica infravermelha (IR) com chip decodificador de vídeo analógico adaptado para conversão de sinal e processamento de estrutura V4L2
| Entrada de vídeo | Especificações da coleção | Espaço de cores |
|---|---|---|
| Câmera de luz visível | 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps | RGB24/NV12 |
| Câmera infravermelha | 720x576@25fps | RGB24 |
Implantação de algoritmo
Integra NPU de arquitetura tri-core com suporte a operações híbridas INT4/INT8/INT16/FP16 para tarefas de visão complexas, incluindo detecção, classificação e rastreamento de objetos. Fornece API RKNN Runtime para carregar modelos RKNN, gerenciar entradas/saídas e executar cálculos de inferência em NPU.
Exemplos de algoritmos em execução são fornecidos para início rápido:
- Detecção de objetos:Exemplo de implantação YOLOv5 para detecção de objetos em tempo real em fluxos de vídeo capturados
- Rastreamento de objetos:Exemplos de algoritmos de rastreamento integrados para controle de malha fechada com base em dados de distância perdida
- Integração com fluxos de vídeo:O programa de exemplo demonstra a alimentação de quadros de imagem em NPU para inferência e sobreposição de resultados por meio da função OSD
Nota: Os exemplos servem apenas como orientação de engenharia; desempenho ou eficácia de algoritmos não garantidos.
Lista de verificação de entrega de produtos
| NÃO. | Substância | Quantidade | Observação |
|---|---|---|---|
| 1 | Cartão de processamento de imagem | 1 conjunto | |
| 2 | Dissipador de calor | 1 peça | |
| 3 | Cabo de alimentação | 1 conjunto | Modelo de soquete: J30JZLN37ZKWA000 Modelo de plugue: J30JZ/XN37TJCAL01 (Inclui plugue com fio de 200 mm) Cabo serial Cabo de rede |
| 4 | Cabo micro USB | 2 peças | Usado para flash do driver |
| 5 | Cabo de entrada de vídeo | 2 peças | Adaptador macho MCX-J3 de ângulo reto para BNC, 50Ω, 400mm |
| 6 | Cabo de saída de vídeo | 1 peça | Adaptador macho MCX-J3 de ângulo reto para BNC, 50Ω, 400mm |
| 7 | Cabo Tipo C | 1 peça | Para adaptadores USB |
| 8 | Cabo HDMI | 1 peça | Microinterface |
| 9 | Manual do usuário | 1 | Arquivos digitais (incluindo amostra de código-fonte) |
| 10 | Certificado de Conformidade | 1 | Documentos em papel |
