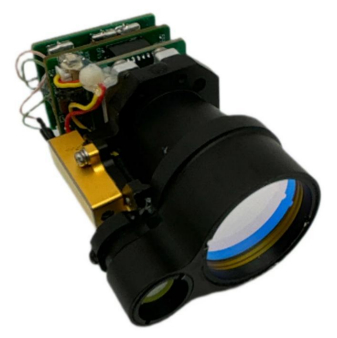

FW-ED05 1535 nm Módulo de detecção a laser seguro para os olhos
| Place of Origin | China |
|---|---|
| Marca | Forward |
| Model Number | FW-ED05 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Comprimento de onda do laser | 1535±5nm | Diâmetro da Lente de Lançamento | Φ10mm |
|---|---|---|---|
| Diâmetro da lente do receptor | Φ25 mm | Exatidão de alcance | ± 2 m |
| Resolução da faixa | ≤15 m | Ângulo de divergência | ≤ 0,5 mrad |
| Destacar | 6000m Range Laser Ranging Module,≤0.5 mrad Divergence Angle Laser Rangefinder Module,MIL-STD-810G Testing Standard Eye-safe Laser Module |
||
Descrição de produto
Descrição do módulo de detecção de alcance a laser de segurança visual FW-ED05 1535 nm
O módulo de alcance laser FW-ED05 é um multi-pulsoum telemétrico a laser que pode medir a distância deAlvos da OTAN (alvos de tamanho 2,3 × 2,3 m) comA sua distância é de ≥ 6000 m.tamanho, peso leve, baixo consumo de energia, longaDistância de operação, longa vida útil e olho de classe 1É amplamente utilizado na medição a laser,Sistemas aéreos não tripulados (UAS), cápsulas ópticas eMonitorização das fronteiras.
Especificações do FW-ED05 1535nm Eye-safe Laser Ranging Module
|
Comprimento de onda do laser
|
1535 ± 5 nm
|
|
Segurança ocular
|
Classe 1
|
|
Ângulo de divergência
|
≤ 0,5 mrad
|
|
Energia do laser
|
≥ 200μJ |
|
Diâmetro da lente de lançamento
|
Φ10 mm
|
|
Diâmetro da lente do receptor
|
Φ25 mm
|
| Faixa de medição(Reflexo 30%; visibilidade ≥ 5 km.) |
Objectivo da OTAN (< 2,3m × 2,3m) ≥ 6000m
Medir o alvo humano ((0,5m×1,7m) ≥1500m
|
|
Distância mínima
|
≤ 15 m
|
|
Exatidão de alcance
|
± 2 m
|
|
Frequência variável
|
0.5 Hz ~ 10 Hz
|
|
Número de detecções de vários alvos
|
Até 3 alvos
|
|
Taxa de falsos alarmes
|
≤ 1%
|
|
Taxa de precisão
|
≥ 98%
|
|
Modelo de embalagem com pin em chumbo
|
Molex51021-0500
|
|
Tensão de alimentação
|
DC 12 V
|
|
Consumo de energia em estado de espera
|
≤ 1 mW
|
|
Consumo médio de energia
|
≤ 2,5 W @10 Hz
|
|
Consumo máximo de energia
|
≤ 7 W @ 12 V
|
|
Peso
|
≤ 90g
|
|
Dimensão (L × W × H)
|
70 × 32 × 40 mm
|
|
Temperatura de operação
|
- 40+ 70°C
|
|
Temperatura de armazenamento
|
- 55 ~+75°C
|
|
Resistência ao impacto
|
Cumprir a norma de ensaio MIL-STD-810G
|
|
Resistência à vibração
|
Cumprir a norma de ensaio MIL-STD-810G
|
Dimensão do contorno ((mm)
